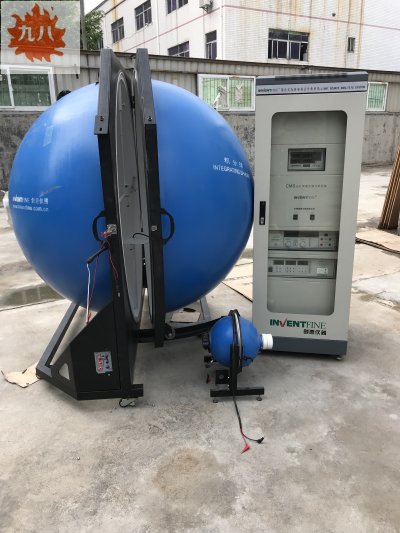

    HSP6000积分球 高精度LED光色电测试系统 欢迎来电咨询

    更新时间:2020-09-09   浏览数:79
    所属行业:LED LED封装设备 固晶机
    发货地址:广东省深圳市宝安区沙井街道上寮社区
    产品规格:
    产品数量:9999.00个
    包装说明:
    单 价:面议
    规 格:φ0.15m、φ0.3m、φ0.5m、φ1.0m、φ1.5m、φ1.75m、φ2.0m、φ2.5m、φ3.0m、特殊定制规格;
    控温方式:环境控温、自动恒温;
    涂 层:远方专有诗贝伦SPEKTRON涂层,特殊喷涂工艺,漫射性能良好,具有极平坦的光谱反射率曲线特性,易清洁,日久不发黄,长久稳定性好;
    涂层反射率:R97反射率、R80反射率、UV紫外高反射率;
    测试方式: 4π结构:被测灯具安装在球中心;
    2π结构:被测灯具安装在球侧面、球顶部。



    4π结构 2π结构 2π结构



    标准GB/T 24824《普通照明用LED模块测试方法》
    推荐的三种积分球结构

    自动恒温积分球:
    恒温积分球对高性能光源或SSL产品测量时实现温度控制,在稳定温度条件下测试光色电相关参数。
    采用独特的双层球体结构设计,能精密控制和调节积分球内温度,并确保球内气流自然稳定,不直吹被测光源。控温更均匀,更稳定。





    旋转积分球:
    旋转积分球用于被测光源、灯具在不同测量位置进行高精度光色电测试。该积分球可2π(侧开孔)或4π(球中心)进行测试,2π开口可以在旋转范围(±90°)内任意位置进行2π测量,以满足各类光源、灯具的测试姿态要求。
    HSP6000积分球 高精度LED光色电测试系统
    CMS-3000S 高精度快速光谱分析系统
    优 点:
    精:采用世界先进的全自平场凹平光栅、精密光学系统和电子快门控制技术测量精度更高
    快:采用阵列探测器替代传统机械扫描系统,在极智囊的时间内完成整个光谱测量
    灵:不含机械扫描装置,外型精巧美观,无机械磨损,使用寿命长,可靠性高

    产品简介:
    CMS-3000S高精度快速光谱分析系统采用世界先进的全息平场凹面光栅和高性能带电子快门控制的线性CCD阵列探测器,实现极低杂散光和宽线性动态测量范围。同时具有高重复性和稳定性,可同时实现毫秒级的测试速度和传统机械式光谱仪的测量精度。它具有快速测量、使用方便、灵敏度较高、寿命长、可靠性高、无机械磨损、体积小等优点。主要应用于产品品质控制和批量生产检测,也适合作为实验室研究设备。
    可同时实现毫秒级的测量速度和传统机械式光谱仪的测量精度,用于LED及LED灯具等各类光源的光谱、颜色及光通量等光色参数的高精度测量。

    技术参数:
    >探测器:CCD
    >光栅类型:全息平场凹面光栅
    多色仪
    >波长范围:380-780nm
    >杂散光:1.5×10-4
    >带宽:2.5nm
    >采样步长:0.2nm
    >波长精度:±0.3nm
    >狭缝宽度:100μm
    色度学参数
    >色品坐标精度(x、y):±0.0003
    >重复性(LED):±0.0003
    >相关色温范围:0K-0K
    >相关色温准确性:±0.3%
    >显色指数范围:0-100
    >显色指数精度:±(0.3%读+0.5)
    光度学参数
    >光度测量线性:±0.3%
    >光度测量范围:0.01lm-1.999×105lm(s配套适合的积分球)
    >光度探头:等级A
    >动态范围:108
    电学数据
    >模数转换器:16
    >积分时间:0.1ms-20s
    >通讯接口:U2.0
    其他
    >输入电源:DV 5V
    >CCD像素:38
    >环境温度测量范围:0-80°C
    HSP6000积分球 高精度LED光色电测试系统
    HAAS-2000
    一、产品选型表:

    规格
    项目
    UV VIS UVIS VIR UVIR IR1 IR2
    波长测量范围 200-400nm 380-780nm 200-800nm 350-1100nm 200-1200nm 780-1650nm 0-2550nm
    光学带宽 1nm 2.0nm 4nm 4nm 5nm 9nm 15nm
    波长准确度 ±0.1nm ±0.3nm ±0.3nm ±0.3nm ±0.3nm ±0.5nm ±3nm




    二、基本工作原理:
    世界高精度快速光谱辐射计一般由凹面平均衍射光栅和科学级CCD构成,世界上也只有极少数制造商能够提供如此高精度的CCD和光栅。然而实践证明即便是世界的商用凹面平场衍射光栅和世界的商用科学级CCD,在系统光学耦合匹配方面仍存在一定不足,远方公司在高精度快速光谱仪方面积累了丰富经验,改良了CCD与光栅的匹配设计,使整个系统的光学匹配更趋完美,系统所获得的光谱更纯,线性更好。此外,远方公司采用独特的杂散光控制技术、宽动态线性技术、精密CCD电子驱动技术和复变矩阵软件技术,并成功应用了带通色轮校正技术(BWCT)、分光积分结合技术(CT),以及修正的NIST杂散光校正技术等多项技术,整个系统实现了前所未有的5.00E-05的极低杂散光水平(在A光源严格条件下)和0.3%的全动态光度线性性能。关键技术指标在全球处地位。





    三、技术优越性:
    1、低杂散光
    通过改良设计后高度匹配度的高精度光栅和科学级制冷型阵列探测器,并利用BWCT技术和修正的NIST杂散光校正技术,HAAS-2000的杂散可以比原有高精度快速光谱仪的十分之一还要低。
    2、宽线性动态测量范围
    与普通阵列探测器相比,HAAS-2000中的科学级阵列探测器具有更宽的线性动态范围,且光学匹配改造设计后,仪器的动态范围进一步拓宽。此外,CT技术也大辐提高了HAAS-2000的线性动态范围。
    3、快速
    HAAS-2000不仅可以测量光源的稳态特性,而且可以测量它们瞬态光学特性,完全符合相关标准的规定。在仪器的灵敏度范围内,无论被测光的瞬态脉冲多快(如小于微秒级),仪器均可以通过同步触发功能实现快速的全光谱测量。HAAS-2000采用科学级阵列探测器代替机械扫描系统,可以在极短的测量时间内(毫秒级)完整完成测量整个光谱范围。
    4、高精度
    HAAS-2000专为高精度应用场合设计,通过对世界商用科学级制冷型阵列探测器和精密光栅进行改良设计,使其更加匹配,再配以精密的光学系统和电子线路,同时采用多项技术,整个系统可以实现高分辨率、高灵敏度、低噪声、低杂散光和宽动态范围,从而实现测量的目的。
    5、高重复性和稳定性
    仪器没有机械运动的扫描机构,会产生随环境变化的温度因素也被恒温制冷技术控制到了±0.05℃的水平,测量的重复性和稳定性极高。
    6、小巧
    由于不含机械扫描装置,HAAS-2000设计精巧,无机械磨损,寿命极长,可靠性极高。HAAS设计轻巧,非常适合于需要便携的应用场合。
    7、NIM和NIST 溯源
    仪器可溯源至计量院(NIM)和美
