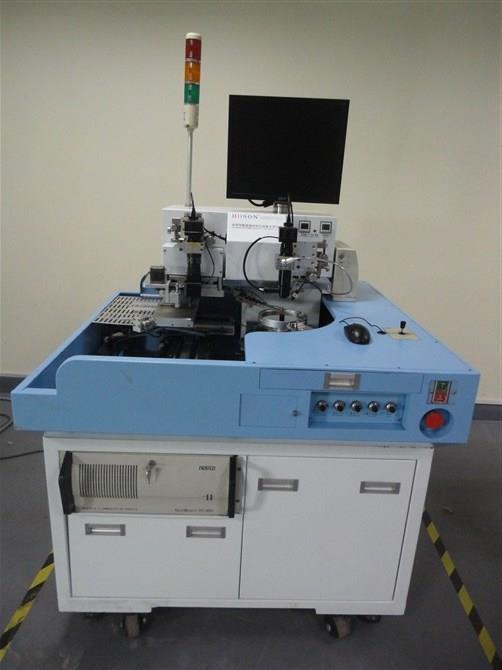

    佑光全自动固晶机

    更新时间:2020-09-28   浏览数:414
    所属行业:LED LED封装设备 固晶机
    发货地址:广东省深圳市宝安区沙井街道上寮社区
    产品规格:
    产品数量:9999.00个
    包装说明:
    单 价:面议
    固晶机取晶的过程应该分为接触、震荡调整、稳定吸附三个阶段,接触中会有冲击力跟惯性有关;震荡调整跟系统控制有关;稳定吸附过程晶片受到压力与固晶力、固晶臂动臂质量和弹簧片支点的距离有关,可用力矩平更估算。现在的设备速度越来越快了,有很多我们目前的理论已经适应不了或者是设备本身已经从机械结构、控制系统等方面改善了我们之前所提到的问题,比如:直驱邦头的普及(邦头由马达直接驱动,不通过或者用很少的部件驱动),可以很好的加强对取晶及固晶动作的控制。因为速度的提升,部分机型的固晶臂也越做越短。
    如果大家有留意的话,各家固晶机的顶针马达用的电流都比较小,所以翠涛的机器为什么顶针马达换了驱动器之后容易发烫,就是驱动器的默认电流过大造成。而ASM的860之后,就用的伺服电机。目前,我们也开始着手用闭环的步进伺服来替代原有的小电流步进电机进行测试,但具体的测试结果还需要一个长期的阶段,解决碎晶的问题,也需要一个长期的过程。关于顶针的选择,相信每个人的要求都不一样,目前市场上有7度、8度、10度、15度、30度的顶针供大家选择,但是大家都容易忽略一个型号就是顶针尖部的尺寸,例如:做COB的时候我们都要用15度0.0025才可以,而如果用顶针尖端的尺寸是0.0020这个尺寸的话,就特别容易漏电,这就是尖端表面的尺寸带来的影响,还请各位留意。
    佑光全自动固晶机
    LED固晶机是专业针对LED产品固晶的机型,采用电脑控制,配有CCD图像传感系统,先由CCD系统扫描,确定正确路径,然后输入设置好的编程程式,轻松按下按钮,即可实现整个工作流程:先把需要固晶的产品固晶在治具上面,点上红胶,通过吸咀吸取LED,再把LED固定在产品上面。需要注意的是,固晶后的产品好在1到2个小时内完成固化。
    佑光全自动固晶机
    LED固晶机先由点胶机构将PCB需要键合晶片的位置点胶,然后键合臂从原点位置运动到吸取晶片位置,晶片放置在薄膜支撑的扩张器晶片盘上,键合臂到位后吸嘴向下运佑光自动固晶机动,顶针向上运动顶起晶片,在拾取晶片后键合臂返回原点位置(漏晶检测位置),键合臂再从原点位置运动到键合位置,吸嘴向下键合晶片后键合臂再次返回原点位置,这样就是一个完整的键合过程,当一个节拍运行完成后,由机器视觉检测得到晶片下一个位置的数据,并把数据传送给晶片盘电机,让电机走完相应的距离后使下一个晶片到对准的拾取晶片位置,PCB板的点胶键合位置也是同样的过程,直新益昌自动固晶机到PCB板上所有的点胶位置都键合好晶片,再由传送机构把PCB板从工作台移走,并装上新的PCB板开始新的工作循环。
      1.银胶:主要表现为银胶粘度不良,使用期限超过,储存条件和解冻条件与实际标准不符等。
      2.晶粒:主要表现为焊垫污染,晶粒破损,晶粒切割大小不一,晶粒切割倾斜等。
      3.支架:主要表现为Θ尺寸与C尺寸偏差过大,支架变色生锈,支架变形等。
      翠涛自动固晶机LED固晶机是一种将LED晶片从晶片盘吸取后贴装到PCB(印刷线路板)上,实现LED晶片的自动健合和缺陷晶片检测功能的自动化设备,可满足大多数LED生产线的需求,适于各种高品质,高亮度LED(,绿色,白色,等)的生产,那么LED固晶机如何执行正确的调机方法呢。
      1.光点没有对好:对策----重新校对光点,确保三点一线。
      2.各项参数调校不当:例如:picklev翠涛新益达焊线机el,bondlevel,ejectorlevel延迟时间,马达参数等,可解加多几步和减多几步照样可以做,但结果完全不一样,同样是顶针高度,当吸不起晶粒时,有人使劲参数,却没有去考虑顶针是否钝掉或断掉,结果造成晶粒破损,Θ角偏移等,延迟时间和马达参数的配合也是一样,配合不好,焊臂动作会不一样,同样造成质量异常。
      3.二值设定不当:对策----重新设定二值化。
      威控自动固晶机4.机台调机标准不一致,例如:调点胶时,把点胶弹簧压死,点胶头一点弹性都没有,结果怎样调参数都没用,又如勾爪的调校,勾爪上,下的勾进和弹出位移若不按标准去调,就很容易造成跑料和支架变形等,又如焊臂的压力,如果不按标准去调,同样会影响固晶质量,而且用参数去调怎么也调不好。
    佑光全自动固晶机
